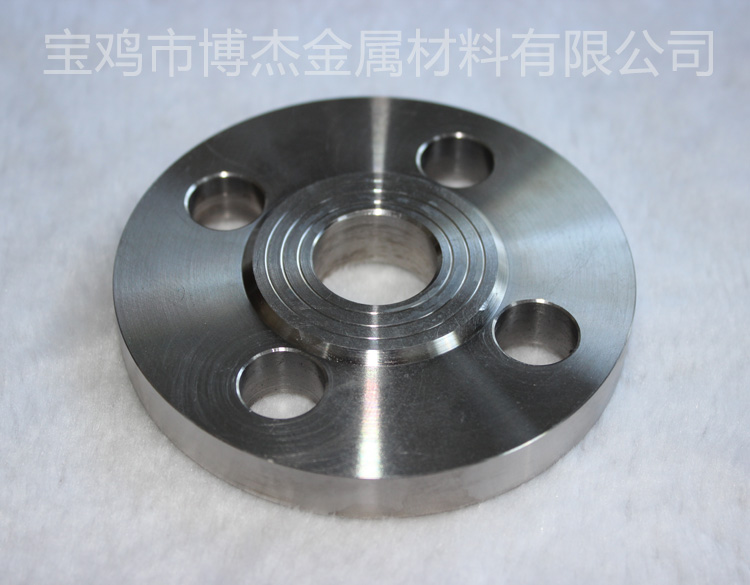

鈦法蘭 PL板式平焊法蘭
各種鈦及鈦合金材料鈦棒板管法蘭
鈦材常用牌號及規格型號
一：鈦板常用規格
|
厚度㎜ |
寬度㎜ |
長度㎜ |
厚度允許公差㎜ |
|
δ0.5—4.0 |
300--1000 |
1500--3000 |
±0.05—±0.22 |
|
δ5.0—20.0 |
1000--2000 |
2000--6000 |
±0.35—±0.70 |
|
≥δ22 |
鍛造定做板 |
±0.5—±1.0 |
|
|
注明：鈦板厚度一般在±0.2㎜以內，以上為最大范圍公差 |
|||
二：鈦棒常用規格
|
直徑㎜ |
長度㎜ |
直徑允許公差㎜ |
|
Φ6--10 |
1000--6000 |
±0.2 |
|
Φ10--30 |
1000--6000 |
±0.3 |
|
Φ30--50 |
1000--6000 |
±0.4 |
|
Φ50--80 |
1000--6000 |
±0.5 |
|
Φ80--120 |
1000--6000 |
±0.8 |
|
Φ120--250 |
1000--3000 |
±1.0 |
|
注明：以上直徑公差為最大值，可按要求減小公差 |
||
三：鈦管常用規格
|
外徑㎜ |
壁厚㎜ |
長度㎜ |
|
Φ3--10 |
δ0.3—2.0 |
1000--2000 |
|
Φ12-22 |
δ0.8—3.0 |
1000--6000 |
|
Φ25-57 |
δ1.0—4.0 |
1000--6000 |
|
Φ60--133 |
δ1.0—10.0 |
1000--6000 |
|
≥140 |
δ1.0—6.0 |
任意長度 |
|
注明：直徑大于140mm的鈦管為焊管。 |
||
四：鈦絲常用規格
|
直徑㎜ |
規格 |
單重KG |
|
Φ0.5—1.5 |
盤圓 |
0.5-5公斤 |
|
Φ1.6—4.0 |
盤圓 |
2-10公斤 |
|
Φ4.5—6.0 |
盤圓 |
2-15公斤 |
|
注明：鈦絲分為酸洗表面和拋光表面，拋光的貴一些。 |
||
五：鈦法蘭常用規格
|
公稱尺寸 |
公稱壓力 |
|
DN10-DN600 |
PN6--PN160 |
|
法蘭類型代號 |
|
|
PL板式平焊 |
SO帶頸平焊法蘭 |
|
PJ/SE對焊環松套法蘭 |
WN帶頸對焊法蘭 |
|
PJ/RJ平焊換松套法蘭 |
IF整體法蘭 |
|
BL法蘭蓋 |
SW承插焊法蘭 |
|
BL（S）襯里法蘭蓋 |
TH螺紋法蘭 |
|
法蘭執行標準：HG2592-2009 |
|
